[Elasticsearch] 검색엔진 EC2 인스턴스 타입 변경, iostat 명령어 디스크 I/O 확인

01. ES 색인 속도 증대를 위한 EC2 인스턴스 타입 변경 중 사용한 iostat 명령어

최근 AWS에 구동되고 있는 검색 엔진 인덱스 노드(node-i: 색인 시 사용되는 노드)의 인스턴스 유형을 변경해야 했다.
기존 c6g.8xlarge를 사용하던 EC2 인스턴스 타입을 c6gd.8xlarge로 변경해야 했다. 이유는 c6g.8xlarge의 경우 EBS Only로 EBS의 경우 네트워크로 연결이 되어 있지만
내장 스토리지를 사용하는 c6gd.8xlarge 유형을 사용하기에 색인(인덱싱) 속도를 높히기에는 내장 스토리지를 사용하는 것이 좋다고 판단하였기 때문이다.

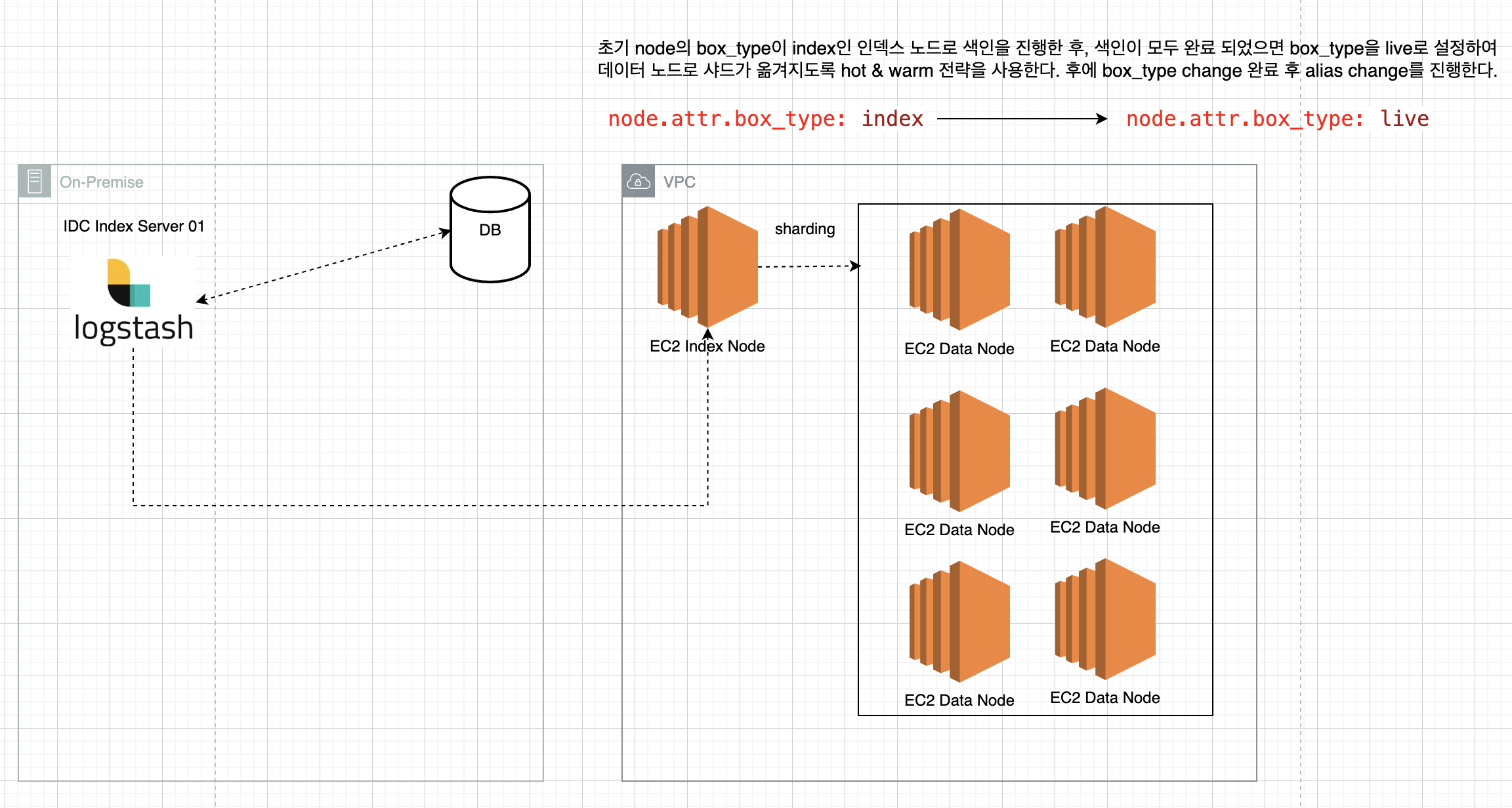

01-1. 현재 AWS EC2 인덱스 노드 아키텍처

현재 인덱스 노드에 데이터 색인 후 데이터 노드로 샤드를 분배하는 과정은 아래와 같다.

현재 풀 색인의 경우 새벽 05:00에 Logstash가 구동 되어 DB의 값을 조회(프로시저)하여 AWS EC2(index Node)에 색인을 진행한다.
후에 풀색인이 완료되면 box_type change(hot & warm) 전략을 통해 node.attr(index : 인덱스 노드) -> node.attr(live : 라이브 서비스 데이터 노드) 샤딩을 수행한다. 이 때, 데이터 노드의 node.attr가 live로 선언이 되어 있기에 모든 샤드가 데이터 노드로 분배가 되어진다.

01-2. c6g.8xlarge vs c6gd.8xlarge 차이

위에서 말했다시피 내장 스토리지 타입도 지원하는 c6gd.8xlarge 스펙은 아래와 같다.

• c6g.8xlarge: 고속 로컬 스토리지가 필요하지 않고, 네트워크를 통한 EBS 스토리지가 충분한 경우 적합
• c6gd.8xlarge: 고속 로컬 스토리지가 필요한 애플리케이션, 예를 들어 캐싱이나 빠른 임시 저장소가 필요한 경우에 적합

Feature	c6g.8xlarge	c6gd.8xlarge	Desc
vCPUs	32	32	동일한 수의 가상 CPU
Memory (GiB)	64	64	동일한 메모리 크기
Instance Storage	EBS-Only	1 x 1900 NVMe SSD	EBS만 사용 가능 vs. NVMe SSD 추가
Network Bandwidth (Gbps)	12	12	동일한 네트워크 대역폭
EBS Bandwidth (Mbps)	9000	9000	동일한 EBS 대역폭
Enhanced Networking	Yes	Yes	동일한 향상된 네트워킹 지원
Processor	AWS Graviton2	AWS Graviton2	동일한 프로세서 사용
Price (On-Demand, Linux)	$1.0344 per hour	$1.2288 per hour	c6gd.8xlarge가 더 비쌈

AWS EC2 인덱스 노드의 역할은 임시적으로 데이터를 들고 있다가, 해당 데이터를 데이터 노드로 분배하는 역할을 하기 위해 존재하는 서버다. 이러한 특징으로 인하여 해당 서버는 영구적으로 데이터를 들고 있지 않아도 되며, 색인 속도를 높히기 위에서는 내장 스토리지를 지원하는 EC2 인스턴스를 사용하는게 더 좋다는 생각을 하였다.

• c6g.8xlarge
  • EBS(Elastic Block Store)만 사용하여 스토리지를 제공
  • EBS는 네트워크를 통해 연결된 스토리지로, 높은 신뢰성과 유연성 제공
  • 하지만 내장 고속 로컬 스토리지 포함 안함
• c6gd.8xlarge
  • EBS 외에도 1 x 1900 NVMe SSD를 포함
  • NVMe SSD는 매우 높은 입출력 속도를 제공하는 로컬 스토리지
  • 캐시나 일시적인 데이터 저장소로 매우 유용합니다.
  • AWS EC2 인스턴스 c6gd.8xlarge의 로컬 NVMe SSD의 기본 IOPS와 쓰루풋 값
    • 기본 IOPS(Input/Output Operations Per Second): 20,000 IOPS
    • 기본 쓰루풋(Throughput): 1,187.5 MB/s

위에서 EC2 인스턴스 타입을 살펴보았다. 현재 c6gd.8xlarge 타입으로 인스턴스 유형을 변경하고 이제 실제 내장 스토리지를 사용하는지 확인이 필요하였다. 찾아본 결과 Linux에서는 iostat 이라는 명령어를 통해 실제 사용중인 CPU/Disk 사용량을 확인할 수 있었다. iostat에 대해 간략히 알아보자.

01-2. iostat

• iostat은 디스크 입출력(Disk I/O)에 대한 통계를 보고한다
• Disk, CPU 처리량, 사용률, 대기열 길이, 트랜잭션 비율 및 서비스 시간에 대한 측정 결과 획득 가능
• 즉, CPU와 Disk Device의 input/output 통계 정보 확인 가능하다
• 설치 방법은 다음과 같다

yum install sysstat # 센토스 설치
sudo apt install sysstat # 우부투 설치

필자의 EC2 환경에는 sysstat이 자동으로 설치가 되어 있었는데, 혹시 깔려있지 않은 경우 위 명령어를 통해 설치하면 된다.

iostat [옵션] [인터벌] [횟수]

iostat의 옵션에는 인터벌 그리고 횟수가 나온다. 인터벌은 몇초마다 디스크 디바이스 정보를 출력할지,
횟수는 몇번 수집 할 것인지 지정하는 명령어다. 실제 명령어를 치게 되면 아래와 같이 결과값이 출력이 된다.

# 5초마다 확장 정보를 출력해라
iostat -x 5

# 출력 결과
Linux 5.xxx.xxx-xxx.xxx.amzn2.aarch64 (xxx-xxx-xxx-d01)         06/30/2024      _aarch64_       (2 CPU)

avg-cpu:  %user   %nice %system %iowait  %steal   %idle
          10.04    0.00    1.09    0.38    0.00   88.50

Device:         rrqm/s   wrqm/s     r/s     w/s    rkB/s    wkB/s avgrq-sz avgqu-sz   await r_await w_await  svctm  %util
nvme0n1           0.00     0.42    0.01   19.24     0.50  1881.00   195.56     0.03    1.63    1.88    1.63   1.06   2.04

Option	Description	ETC
%user	CPU가 User 모드에서 사용된 시간의 비율	User 모드란
%nice	작업 우선순위 정책에 의해 우선순위가 바뀐 프로세스가 사용한 시간의 비율
%system	CPU가 System 모드(커널 모드)에서 사용된 시간의 비율
%iowait	CPU가 디스크 입출력을 기다리는데 사용된 시간의 비율
%steal	가상화 환경에서 가상 CPU가 다른 가상 머신 작업 기다리느라 사용된 시간 비율
%idle	CPU가 유휴 상태로 있는 시간 비율, 이 값이 높을수록 CPU가 대부분 쉬고 있음을 의미

Option	Description
rrqm/s	디바이스 큐에 대기중인 초당 읽기 요청 건수
wrqm/s	디바이스 큐에 대기중인 초당 쓰기 요청 건수
r/s	디바이스에 요청한 초당 읽기 요청 건수
w/s	디바이스에 요청한 초당 쓰기 요청 건수
rkB/s	디스크에서 초당 읽어들인 데이터 크기 (kb 단위)
wkB/s	디스크에 초당 쓰기한 데이터 크기 (kb 단위)
avgrq-sz	디스크에 보낸 I/O 요청의 평균 크기
avgqu-sz	디스크 I/O 요청이 대기 중인 평균 길이
await	I/O 요청이 완료되기까지 걸리는 평균 시간(ms)
r_await	읽기 요청이 완료에 걸리는 평균 시간
w_await	쓰기 요청이 완료에 걸리는 평균 시간
svctm	디스크가 I/O 요청을 처리하는 데 걸리는 평균 시간
%util	디스크 사용률, 디스크가 얼마나 바쁜지(활성화 상태인지)를 나타냄. 100%에 가까울수록 디스크가 바쁘다는 의미

iostat 옵션

옵션은 필요할 때 찾아서 사용하자.

옵션	설명
-c	CPU 사용량 출력
-d	디스크 사용량 출력
-k	블록 단위에서 킬로바이트로 정보 출력
-m	블록 단위에서 메가바이트로 정보 출력
-p	파티션 당 통계 포함
-t	타임스탬프 출력
-x	확장 정보
-z	사용량이 0인 정보는 제외
